电源的坚实盾牌 华微讯— —保险丝、 TVS电涌保护器
电源电路中的过流保险电路起过电流保护作用,即当流过电路中的电流大到一定程度时,电路中的保险丝(术语为熔丝)或熔断电阻自动熔断,切断电流的回路,防止大电流进一步损坏电路中的其他元器件。过流保险电路中主要使用保险丝,又称为熔断器。另外,还有一种叫熔断电阻器的元件也具有过电流保护作用。
保险丝电路主要有下列几种。
交流高压回路保险丝电路
交流低压回路保险丝电路
交流高压和低压回路双重保险丝电路
直流回路保险丝电路
交流直流回路双重保险丝电路
熔断电阻器过电流保护电路
电路分析
保险丝的电路符号与电阻器的电路符号有点相似,通常它用大写字母F 表示,F1 中的1表示它是电路中的一个保险丝,电源电路中可能有多个保险丝。

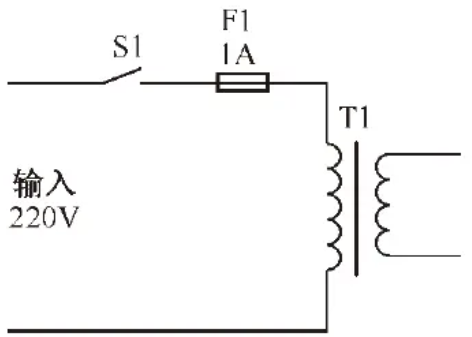

关于交流高压回路保险丝电路工作原理,主要说明下列两点:
(1)当开关S1 接通后,交流市电电流经S1 和F1 流过T1 一次绕组,S1、F1 和T1 一次绕组是串联电路,所以流过F1 的电流等于流过T1 一次绕组的电流。
(2)当电路中存在过电流故障时,流过T1一次绕组的电流会增大,过电流故障愈严重,流过T1 一次绕组的电流愈大,流过F1 的电流也愈大。当流过F1 的电流大到一定程度,即超过F1 的熔断电流时(该电路中F1 的熔断电流为1A),F1 自动熔断,切断电源变压器一次绕组回路中的电流,这样从电源变压器开始之后的电路中都没有电源,即整机电路没有电源,停止工作。
